Один из читателей (за что ему большое спасибо) прислал очередной экспонат в музей вычислительной техники им. Самитова, соучредителем которого я являюсь — книгу по языку программирования «ФОКАЛ». У меня на нём есть написанная считалочка «Песня о пиве».

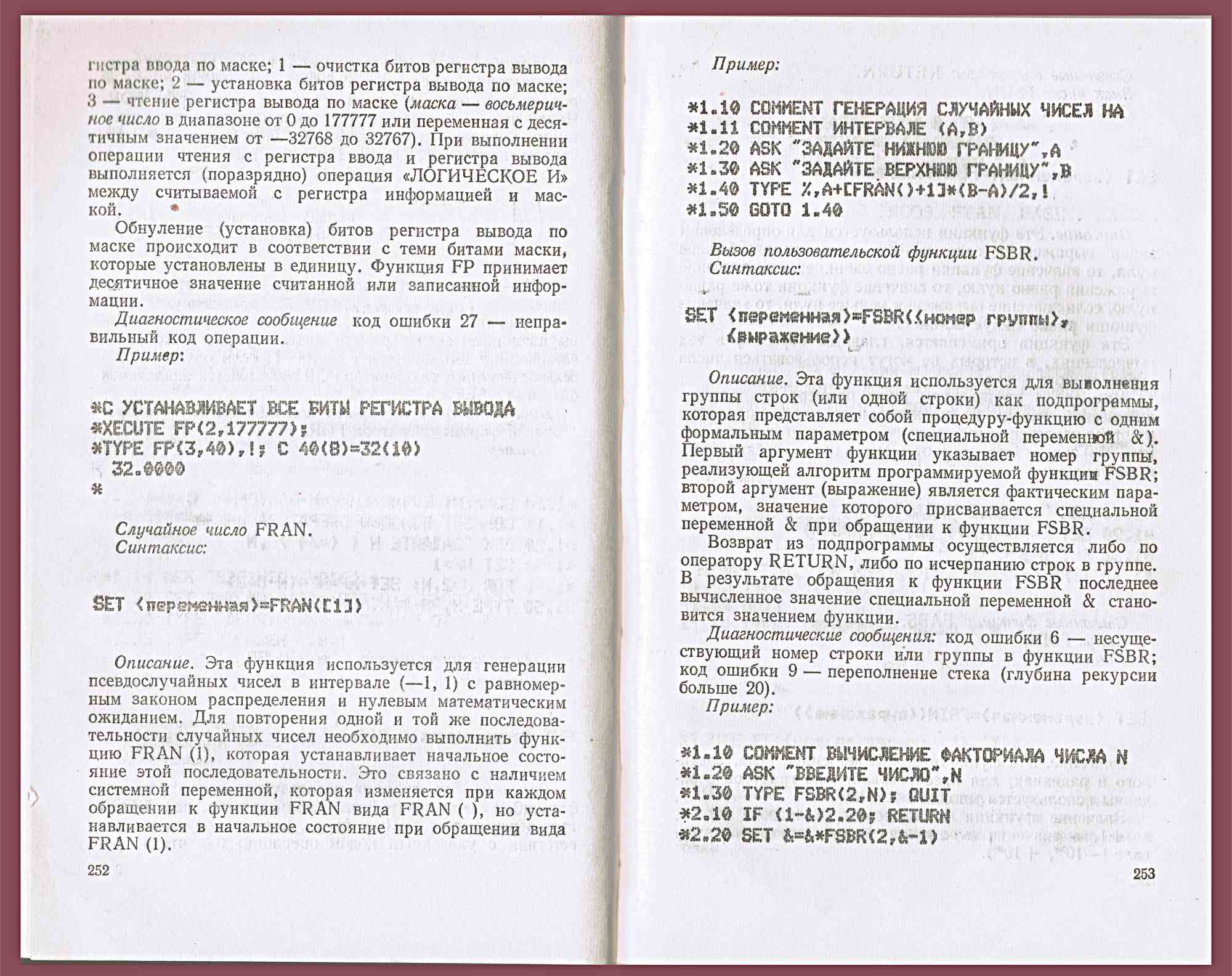

На скане книга открыта на загадочной функции FSBR, описание которой мне в своё время найти не удалось, прислал кто-то из читателей, имевших опыт с этим языком.

«ФОКАЛ для микро- и мини-компьютеров». Л. Г. Осетинский, М. Г. Осетинский, А. Н. Писаревский. Л.: Машиностроение, 1988

Вообще дома накопилось довольно большое количество экспонатов для музея, у которого сейчас непонятная ситуация со статусом, поэтому ничего нового там пока не появляется. Всё очень сложно, не исключено, что проще организовать второй музей где-то ещё, чем разрулить ситуацию с этим, но надежды мы не теряем.

В короновирусный год шансов на это мало, у всех есть более насущные проблемы, но чем чёрт не шутит, может всё ещё сложится.

Несмотря на то, что с выставочными площадями сейчас у нашего музея вычислительной техники пока не ладится, иногда докупаю в него кое-какие экспонаты, в основном на будущее и из интереса — чтобы подержать в руках всякую экзотику.

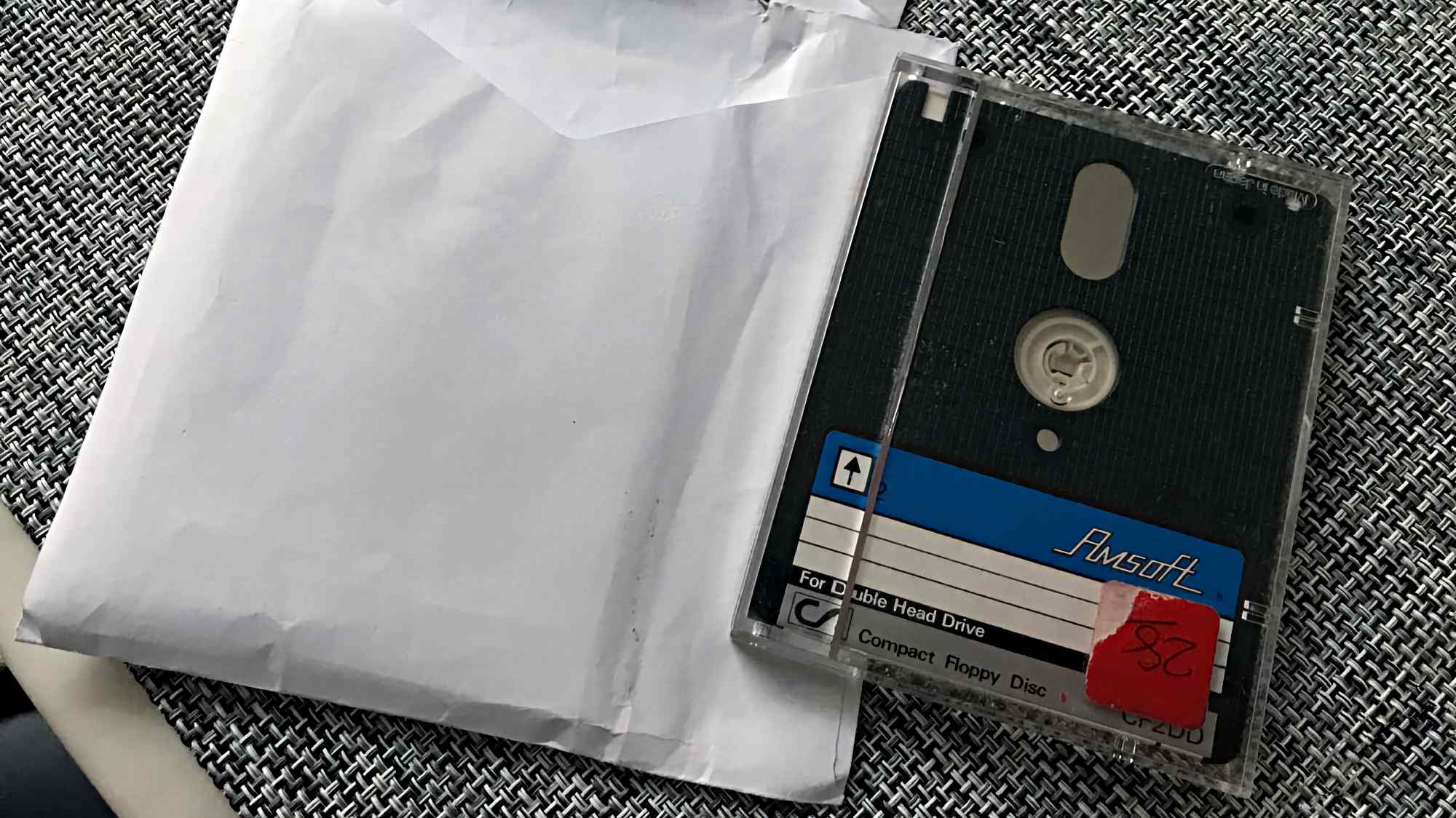

Трёхдюймовая дискета, производства компании «Amsoft», купленная на ауционе

В этот раз приобрёл довольно экзотические трёхдюймовые дискеты, которые не следует путать со многим известными 3,5-дюймовыми. Трёхдюймовые были разработаны компанией «Amstrad» в восьмидесятых годах, имели прямоугольную форму (100×80×5 мм) и ёмкость от 125 до 720 килобайт.

Использовались они в компьютерах Amstrad CPC, Amstrad PCW, Tatung Einstein, Sega SF-7000, Galivan SC и ZX Spectrum +3 — последний является вершиной линейки «спектрумов», некогда очень распространённой в нашей стране.

Такие дискеты обходились дороже, чем стандартные 3,5-дюймовые, при меньшем объёме памяти — фактически сам магнитный диск занимал внутри дискеты менее половины места, остальное было использовано под механизмы герметизации и защиты носителя.

Кроме того, ранние модели дисководов не умели читать сразу с двух сторон — дискеты во время использования приходилось вынимать и переворачивать.

Но несмотря на эти недостатки, компания довольно активно их продвигала вместе с продажей своей продукции — одних только компьютеров Amstad CPC было продано более трёх миллионов штук.

Про арифмометр «Голден Гем», который я приобретал для Музея вычислительной техники, я уже писал, но недавно снова на него наткнулся (в связи с нехваткой выставочных площадей, некоторые экспонаты лежат у меня дома). Повертел в руках и подумал, что в прошлый раз мало внимания уделил гарантийному листу, а ведь он сам по себе небезынтересный артефакт.

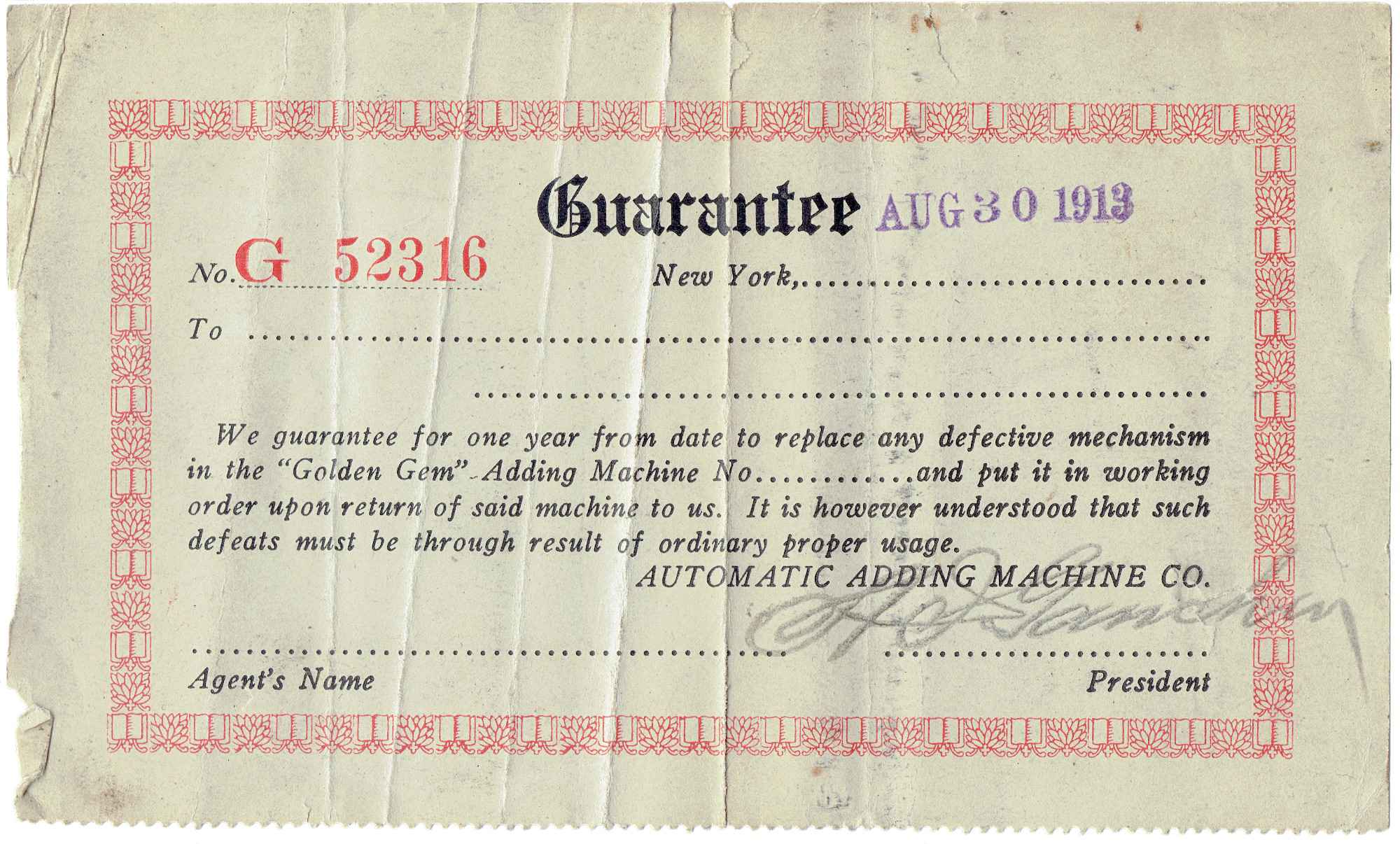

Гарантийный талон от арифмометра «Голден Гем» с гарантией от 30 августа 1913 года

Вряд ли хоть кто-нибудь из моих читателей видел хоть раз дореволюционный гарантийный лист, вот хорошая возможность.

Как видно из текста, гарантия выдана на год с 30 августа 1913 года на замену любого дефектного механизма в арифмометре «Голден Гем».

Эти довольно популярные арифмометры производила нью-йоркская компания «Automatic Adding Machine Co.» до первой половины 20-го века. На заграничных онлайн-аукционах такие машинки не редкость, но мне похоже очень повезло купить экземпляр с инструкцией и гарантийным листом — других таких лотов я не вижу. Возможно их не так много сохранилось — всё-таки бумага штука недолговечная.

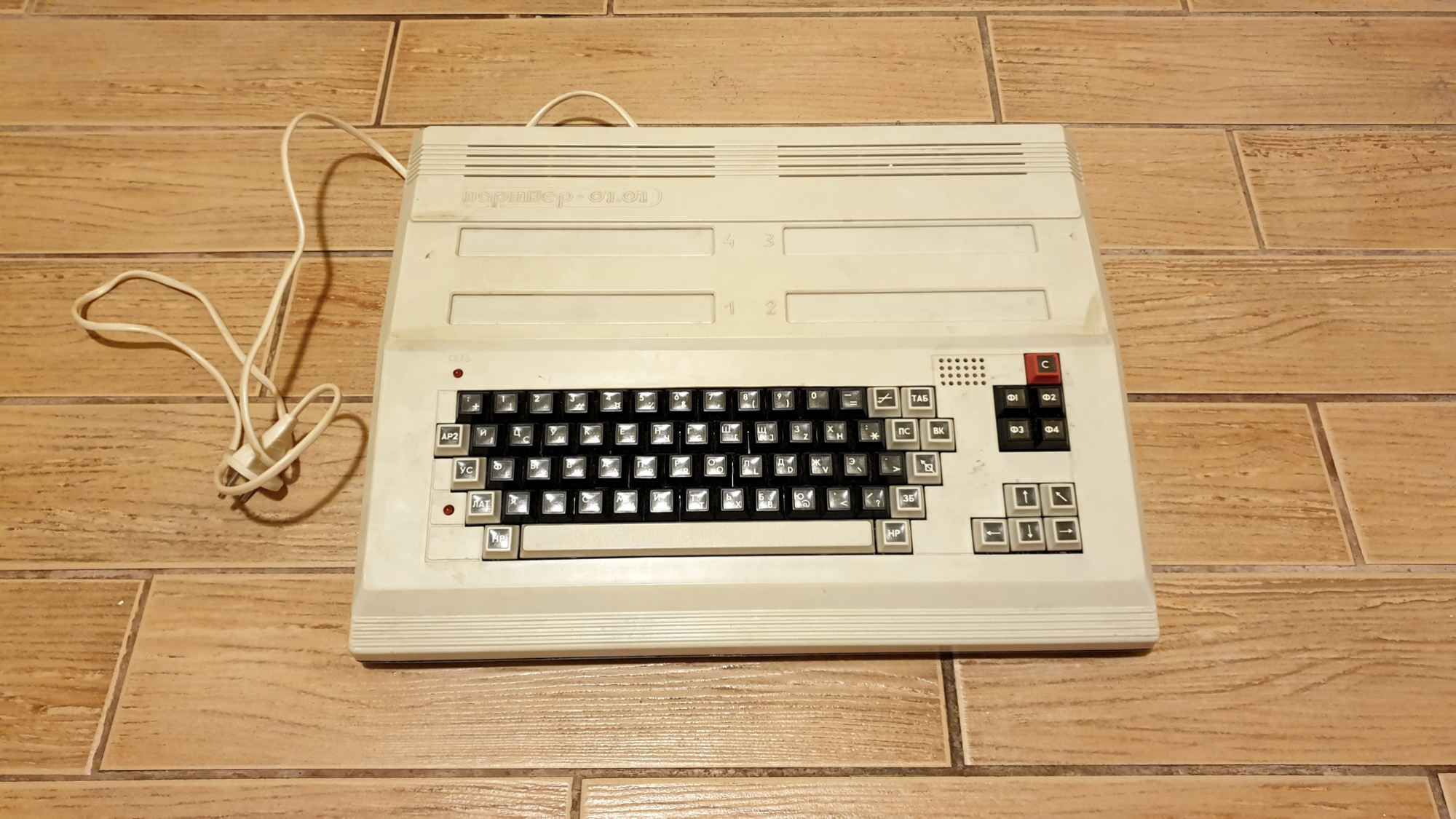

Советская восьмибитная персональная ЭВМ «Партнёр•01.01», выпускалась с середины 1987 года

Давно не приобретал ничего для нашего музея вычислительной техники, а тут совершенно случайно искал на «Авито» советские процессоры и наткнулся на свежее объявление о продаже «Партнёра•01.01» по хорошей цене.

Позвонил продавцу, он сказал, что в шоке от такого интереса — я уже пятый покупатель в очереди, но если я согласен сейчас же забрать, то компьютер мой. Это несколько ломало мои планы, но куда деваться, съездил, забрал.

«Партнёр•01.01» — советская восьмибитная ПЭВМ, выпускалась серийно примерно с середины 1987 года на производственном объединении «САМ» СКБ ВМ в Рязани.

Купленный мною компьютер произведён в июне 1989 года и в своё время стоил 650 рублей.

«Партнёр» является аналогом самодельного компьютера «Радио-86РК» — его схемы печатались в журнале «Радио». На «Радио-86РК», собранном моим дядей, я выучил свой первый ассемблер.

Весит почти четыре килограмма и потребляет 22 ватта. На борту советский аналог процессора i8080A, 64 килобайта ОЗУ, 16 килобайт ПЗУ (внутри — загрузчик, «монитор», редактор, Бейсик), алфавитно-цифровой вывод.

К нему выпускались модули расширения, четыре разъёма под которые хорошо видны на верхней панели. Через эти модули можно было подключать кое-какую периферию, например — дисковод.

Радиационная линейка РЛ, на книжечке стоит год выпуска — 1972, весь комплект куплен за 350 рублей без торга

Сегодня на казанской «блошке» купил для Музея вычислительной техники радиационную линейку «РЛ» — тоже как-никак вычислительное приспособление. Предназначена, согласно руководству, «для прогнозирования параметров радиоактивного заражения местности при наземных ядерных взрывах, а так же для проведения расчётов по оценке радиационной обстановки и обеспечению радиационной безопасности войск (населения) на заражённой местности».

Внешне это двухсторонний планшет из оргстекла с поворотной линейкой с каждой стороны, на которые нанесены несколько различных цветных шкал, а так же несколькими таблицами коэффициентов. Например, из таблицы в левом верхнем углу можно узнать, что наибольшим коэффициентом ослабления доз радиации (К_ос) обладают 2—3 этажные дома и перекрытые щели (траншеи с «крышей»).

В комплекте чехол, сам планшет во плоти, плюс книжечка с задачками и вкладышем с подробной схемой планшета. Весь комплект проверил дозиметром, радиации не обнаружено.

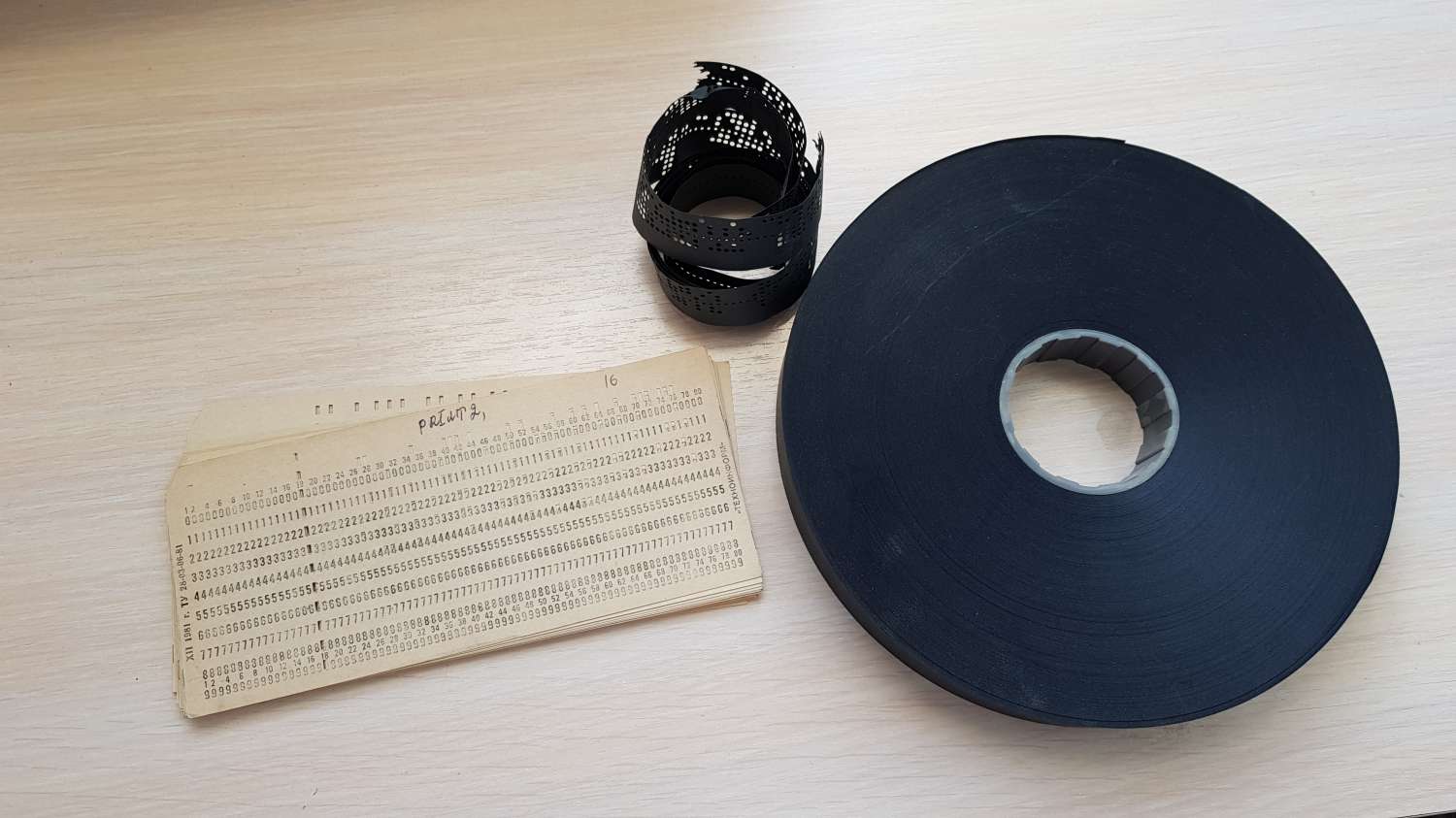

Перфокарты и чёрная перфолента, я и не знал, что такая бывает

Дмитрий Радищев, околокомпьютерные обзоры которого я с удовольствием читал на его застывшем в янтаре сайте, прислал для нашего музея компьютерной техники перфокарт и бобину неиспользованной чёрной перфоленты с двумя пробитыми обрывками.

Если бы не обрывки, вряд ли можно было бы быстро догадаться для чего эта лента предназначалась — чёрную перфоленту я никогда в жизни не видел и даже не задумывался о наличии других цветов, кроме белого.

Кстати, одно время перфолента широко использовалась в советских журналах, как элемент оформления различных компьютерный статей, некий символ тогдашнего айти. Уже ушедший символ, вслед за которым почти уже ушла дискета, которую с большим трудом теперь заменяют на облако со стрелочкой. И вот ещё думаю, современным детям уже трудно будет объяснить, почему трубку телефона «кладут» или «бросают», сам телефон «звонит» даже на вибрации, а «берут» трубку, сдвигая непонятный символ, похожий на перевёрнутую кратку над буквой «Й».

Дима, большое спасибо за подарок музею на Новый год!

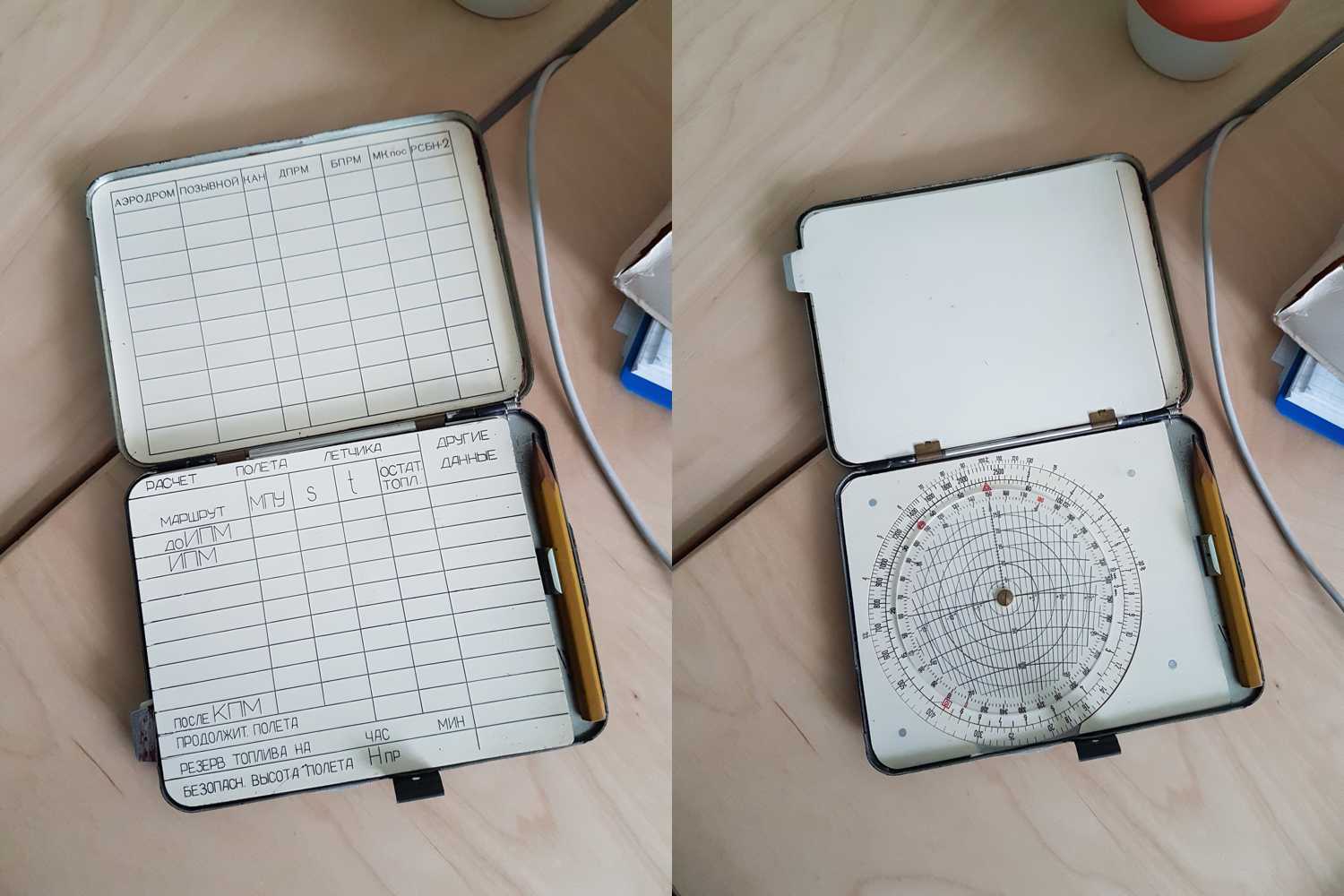

НПЛ-М — наколенный планшет лётчика (модернизированный)

Тема полётов для меня терра инкогнита и я даже не подозревал, что пилоты в полёте пользуются какими-то особыми вычислительными устройствами. На фотографии «наколенный планшет лётчика (модернизированный)» со встроенной круглой «логарифмической линейкой» — его принесли в дар нашему музею Вычислительной техники.

Планшет удерживался на колене лётчика при помощи специального ремня и использовался в 20—60-х годах прошлого века для разнообразных вычислений — определения угла сноса, расчёта путевой скорости и прочих необходимых пилотам вещей.

Что интересно, судя по форумам, пилоты малой авиации до сих пор охотно используют советские планшеты, подобные этому — говорят они очень удобные. Вроде как на складах ДОСААФ ещё осталось достаточное количество и есть интернет-магазины, которые специализируются на распродаже этих остатков.

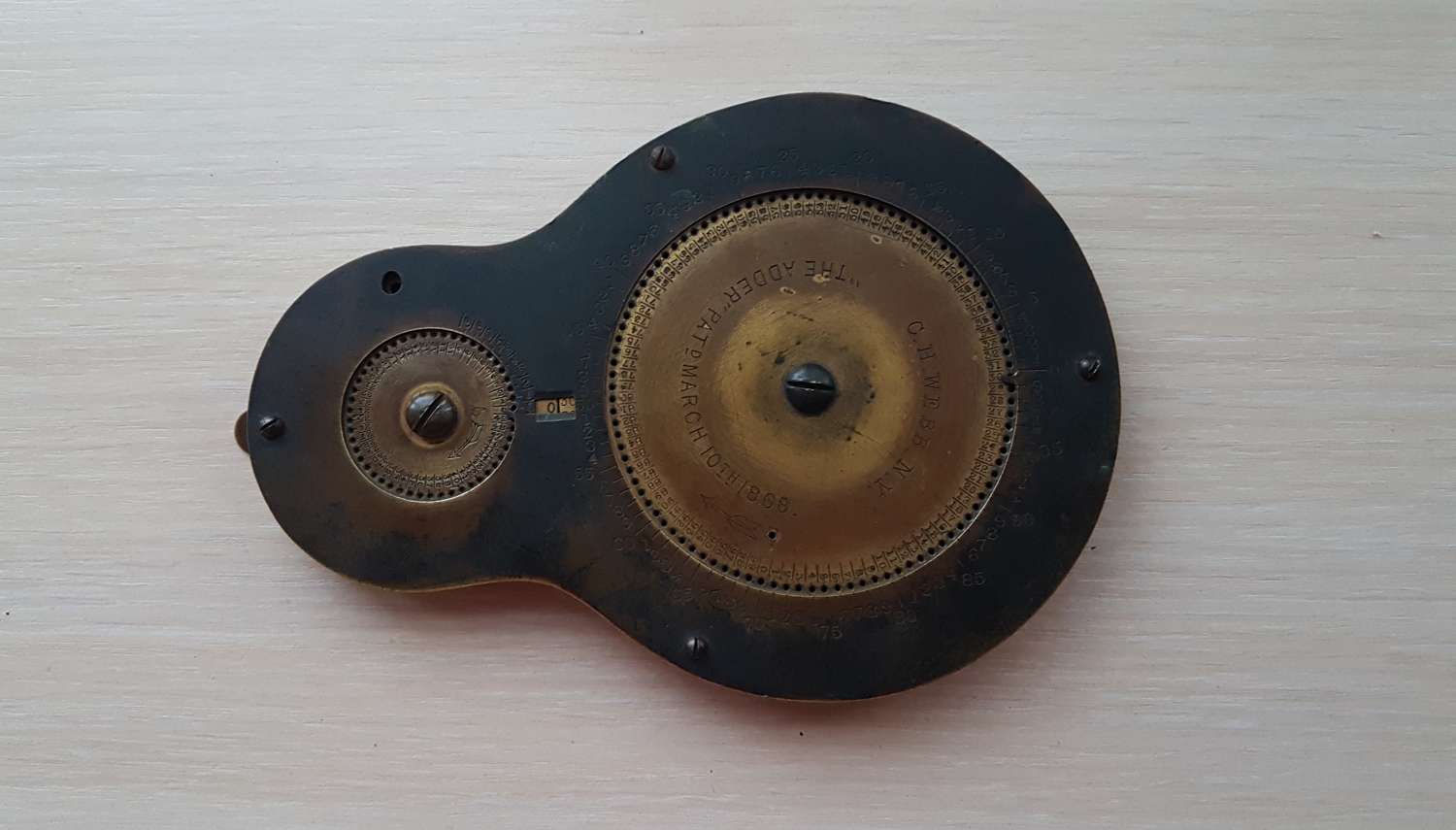

Ранняя модель сумматора Чарльза Генри Вебба, выпущенная между 1868 и 1889 годами

На днях в фонде музея появился экспонат, которому без малого 150 лет — это сумматор Чарльза Вебба. Выпущен он между 1868 и 1889 годами, первая дата — год получения патента на это устройство, вторая — дата выпуска более изящной второй версии устройства, без деревянного основания.

Американский поэт, автор, журналист и изобретатель Чарльз Генри Уэбб родился 24 января 1834 года в Нью-Йорке. Получив начальное образование, в ранней юности убежал в море. По возвращении отправился в штат Иллинойс, куда переехали к тому времени его родители. Затем, с 1856 по 1860 год он занялся бизнесом на берегах реки Миссисипи, позже выращивал пшеницу в Чикаго, участвовал в Гражданской войне в США, а позднее стал банкиром и брокером на Уолл-стрит в Нью-Йорке.

Свою карьеру журналиста Вебб начинал в газете «Нью-Йорк Таймс» в начале 1860-х годов, позже перешел в «Вестник Сан-Франциско», затем редактировал «Калифорнийский» еженедельник и так далее. Он был другом Марка Твена и был известен своей юмористической социальной критикой, опубликовал несколько бурлесков и пьес. Чарльз Уэбб умер в Нью-Йорке 24 мая 1905 года.

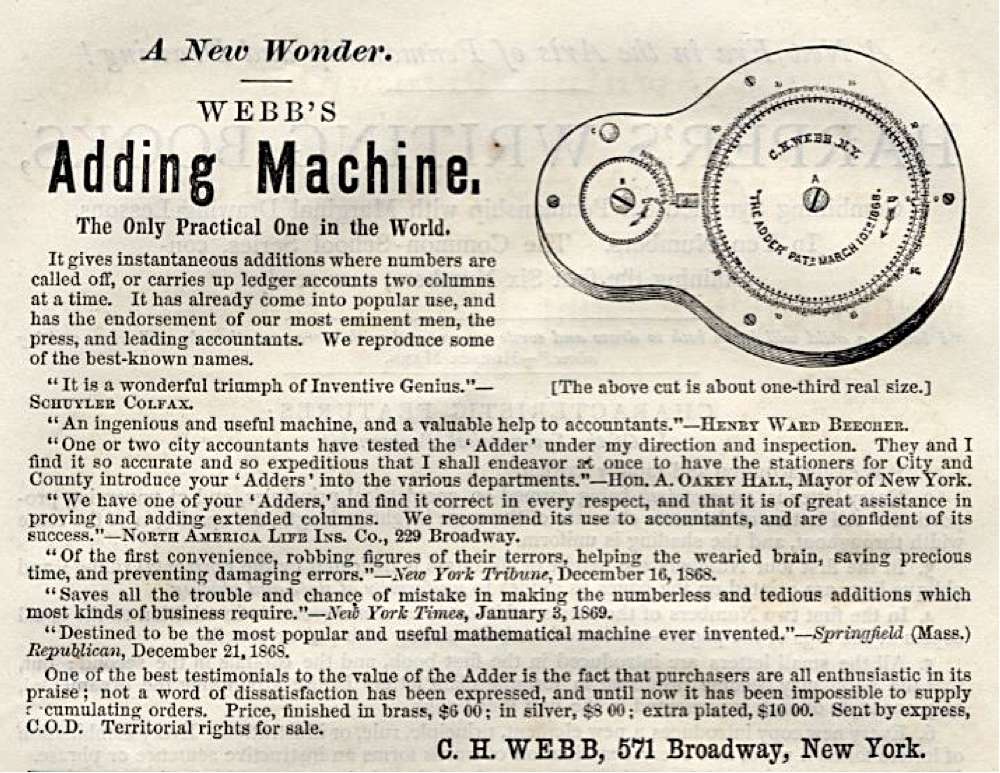

Мировая пресса регулярно писала об удивительных изобретениях Вебба; статья 1869 года

Как изобретатель он имел несколько патентов, несколько из них — на вычислительные машины, в том числе и на упомянутый сумматор, который назывался просто «The Adder».

Устройство не впечатлит сегодняшних детишек вычислительной мощностью — в довольно массивном корпусе красного дерева скрывается несложный механизм, закрытый двумя поворотными колёсами из бронзы. На правом — сто значений, тут набираются цифры для сложения, на левом, которое поворачивается на одно деление при переполнении правого — лишь 50. Так образом можно складывать числа суммой до пяти тысяч.

В комплекте было стило, но оно, к сожалению, не сохранилось, как и прочие элементы комплектации.

Порядок использования устройства следующий: в начале работы на сумматоре вручную выставляется ноль на обоих дисках, после чего стило вставляется в отверстие напротив суммируемого числа и диск проворачивается до отметки «ноль». Так числа и складываются — повороты дисков накапливают значение, в окошечке виден текущий результат.

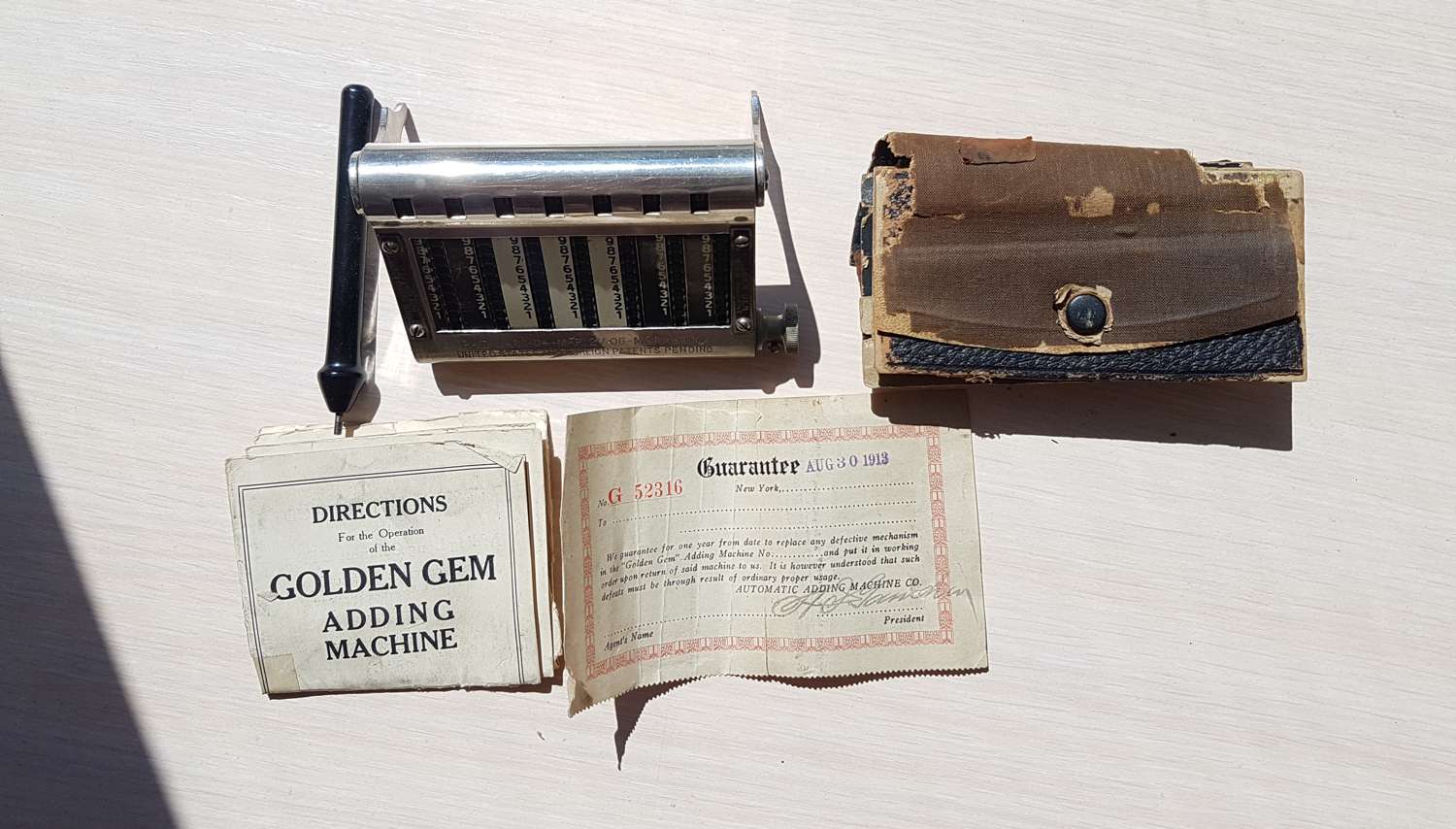

Арифмометр «Голден Гем» с гарантийным талоном до 30 августа 1913 года

Потихоньку двигаюсь к цели — хоть как-то представить в Музее вычислительной техники дореволюционный период, хочется прочувствовать историю.

Большинство экземпляров у нас родом из позднего СССР, это время моего детства. Подозреваю, что на шкале времени студентов, для которых и работает музей, Советский Союз и динозавры сосуществуют где-то совсем близко, а мне больше интересен царизм.

А уж гаджеты того времени — просто два в одном. Мой интерес к истории очевиден, а кроме этого я ещё и гаджетоман, хотя старательно из себя это вытравливаю.

На этот раз у меня в руках новый экземпляр для музея — арифмометр «Голден Гем», произведённый нью-йорской компанией «Automatic Adding Machine Co.». С его помощью можно производить четыре обычные арифметические действия, принцип совпадает с арифмометром «Грей Арифмометр Компани» 1940-х годов, который я купил в прошлом году.

Эта машинка довольно увесистая — 450 грамм, внутри стальная рама с семью металлическими цепочками, с помощью которых и производятся вычисления. Цепь протягивается до нужного значения в верхнем окошке при помощи стила, ставляемого в звено. Поворотая ручка справа внизу служит для сброса разрядов.

Существуют несколько модификаций этого арифмометра — машинка была довольно популярной и выпускалась до первой половины 20-го века, реклама 1917 года утверждает, что было продано сто тысяч устройств по $10 каждое. У меня одна из первых моделей — более поздние раскрашены чуть иначе.

На самом устройстве времени выпуска нет (разве что какое-то представление даёт надпись, что ожидаются патенты 1904, 1906 и 1907 годов), но мне повезло — попался экземпляр с гарантийным талоном до 30 августа 1913 года.

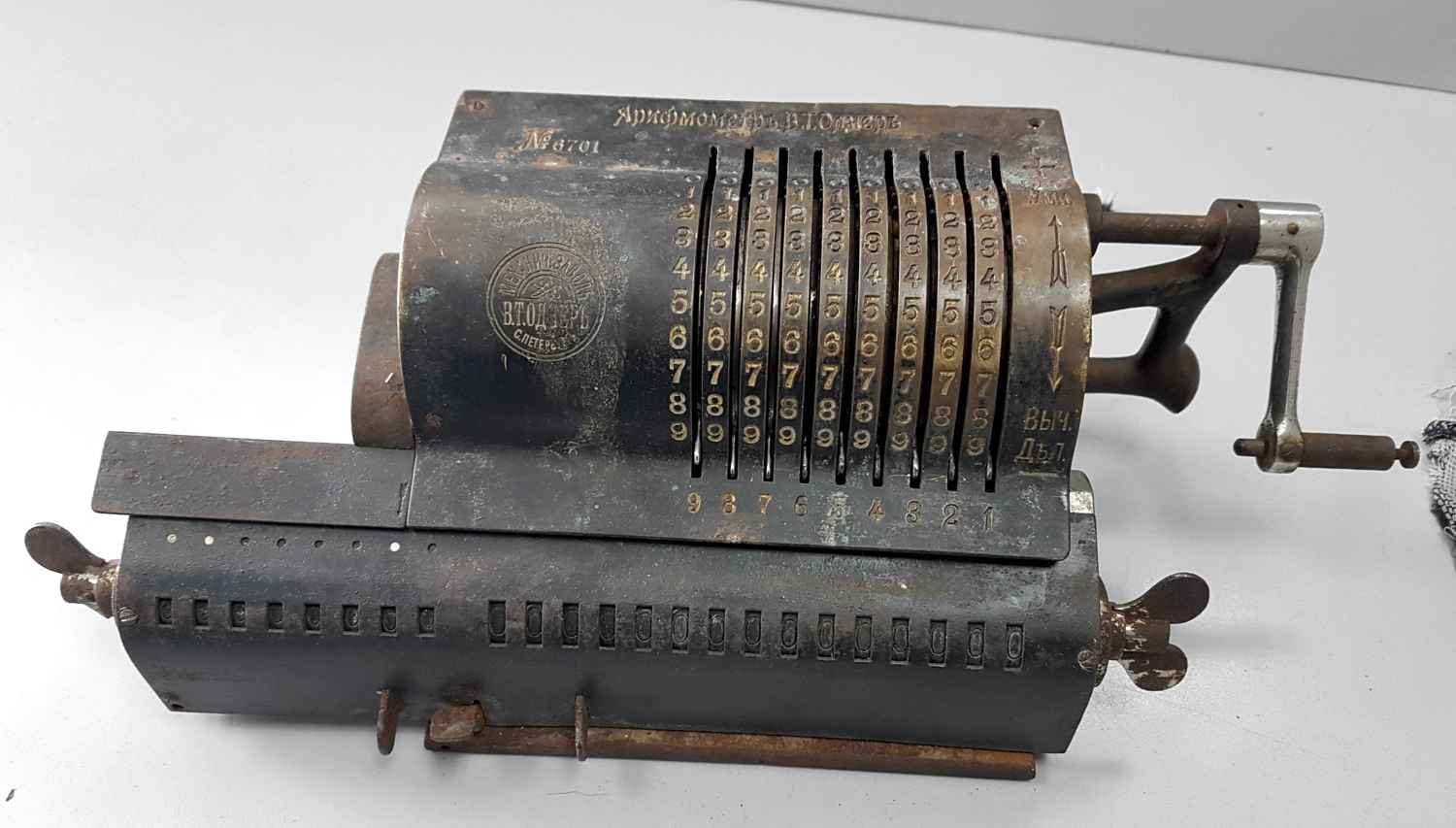

Арифмометр Однера 1906 года, выпущенный фабрикой в Санкт-Петербурге

Из-под Астрахани в наш музей приехал дореволюционный арифмометр Однера 1906 года. К сожалению, на нём год уже не написан — он был на шильдике, который пропал вместе со сгнившим деревянным основанием, но дореволюционная орфограция видна невооружённым взглядом.

О Вильгодте Теофиле Однере я уже рассказывал — это шведско-русский механик, который в 1868 году приехал в Питер, где остался до конца своей жизни. В он 1877 выпустил первый арифмометр собственной конструкции, который стал невероятно коммерчески успешным.

В 1905 году Вильгодт умер и управление компанией перешло к его сыну и партнёру отца — Френку Хиллу. После революции компанию национализировали, бывшие владельцы переехали в Швецию, в СССР же знаменитые арифмометры выпускались ещё очень долго. Знаменитые «Феликсы» — это, по сути, клон «Однера» с модификациями.

Благодаря моей бабушке, которая забрала с предприятия списанный «Феликс», я с детства умею обращаться с такими машинками, но этот экземпляр уже не рабочий — сильно заржавел, зато обошёлся дешевле рабочих моделей.

Если помните, то в прошлом году мы с группой товарищей основали «Музей вычислительной техники им. Р. К. Самитова», после открытия я взял паузу, кое-что переосмыслил и с новыми силами взялся за розыск экспонатов. Один из них доставили из Штатов сегодня.

Вильгодт Теофил Однер — шведско-русский механик, изобретатель, разработчик «Арифмометра Однера» — который в 1940-е стал самым популярным механическим калькулятором в мире. В 1886 году он открыл небольшую мастерскую в Петербурге, которая в 1890-х произвела первый арифмометр. После смерти Вильгодта в 1905 году его компания перешла к его сыну Александру, который управлял ею вместе с партнёром отца — Френком Хиллом.

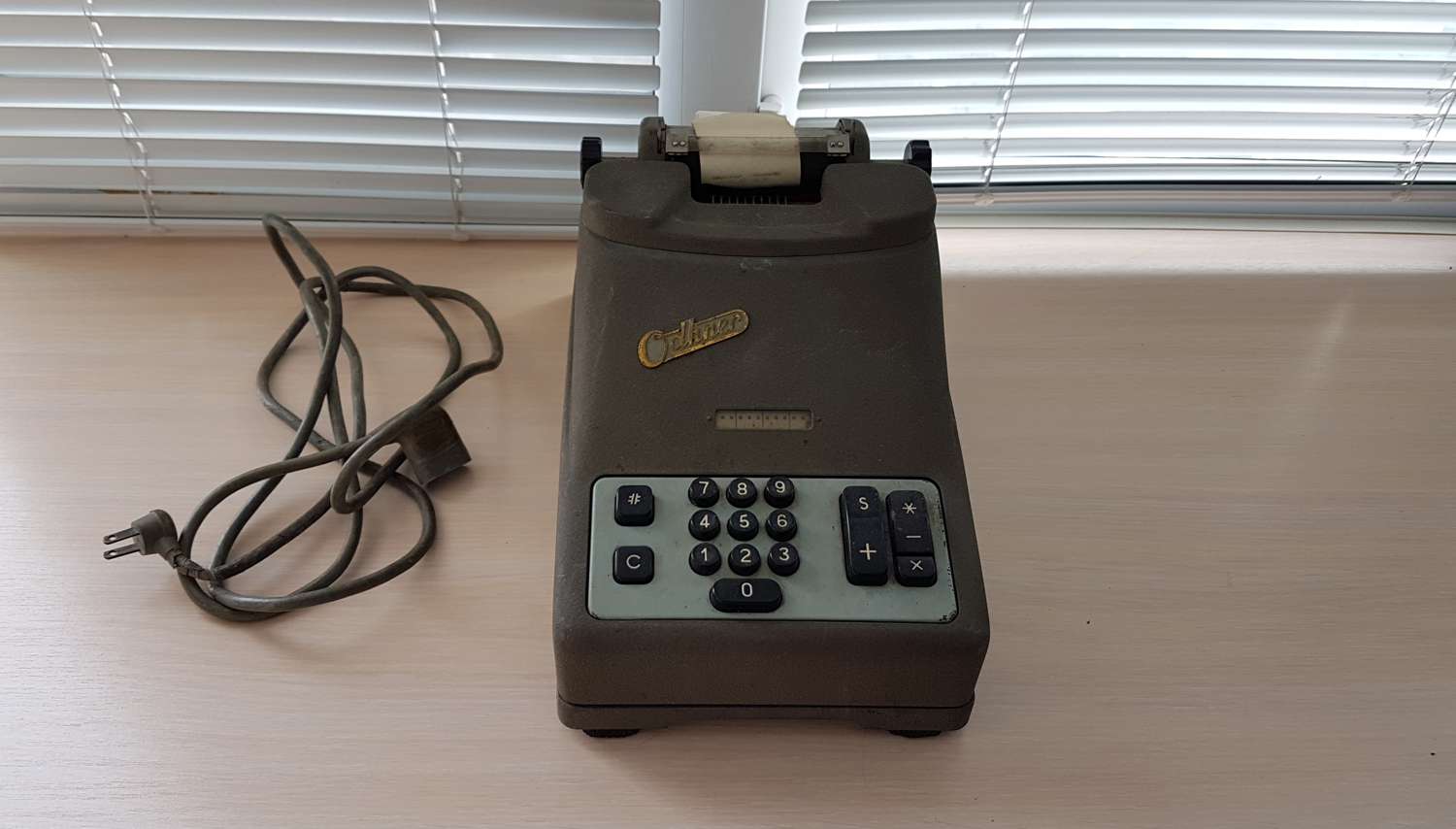

Арифмометр 1950-х годов, произведённый компанией «Оригинал Однер»

После революции компания ожидаемо была национализирована, что привело к её разделению — новоявленное государство производило свои арифмометры «Оригинал-Однер», Александр же с прочими управляющими открыл в Швеции собственное производство.

В последующие годы компания несколько раз меняла владельцев и даже название, пока в 1973 году её не купила «Электролюкс».

На фотографии выше — «Original Odhner X-9 S-5», произведённый в Швеции в 1950-х годах. «Икс» означает, что модель оснащена мотором, «Эс» — с прямым вычитанием (что бы это ни значило), «5» — номер серии, «9» — номер модели в серии.

Несмотря на то, что этот арифмометр имеет опосредованное отношение к России, я всё же приобрёл её для музея, так как Вильгодта Однера сегодня никто, кроме специалистов, не знает и об его арифмометре — тоже. Это скверно, хочется это исправить.

Пересылка, к слову, стоила в несколько раз больше самой посылки — сказался вес почти в 13 килограмм.

Продавец утверждает, что модель рабочая, но проверить это не могу — дома нет нужного напряжения, да и не рискнул бы всё равно — нужно разбирать в нормальных условиях и хотя бы визульно убедиться, что всё в порядке перед включением. Поэтому как именно устройство работает рассказать не могу. Знатоков немецкого отсылаю к инструкции.

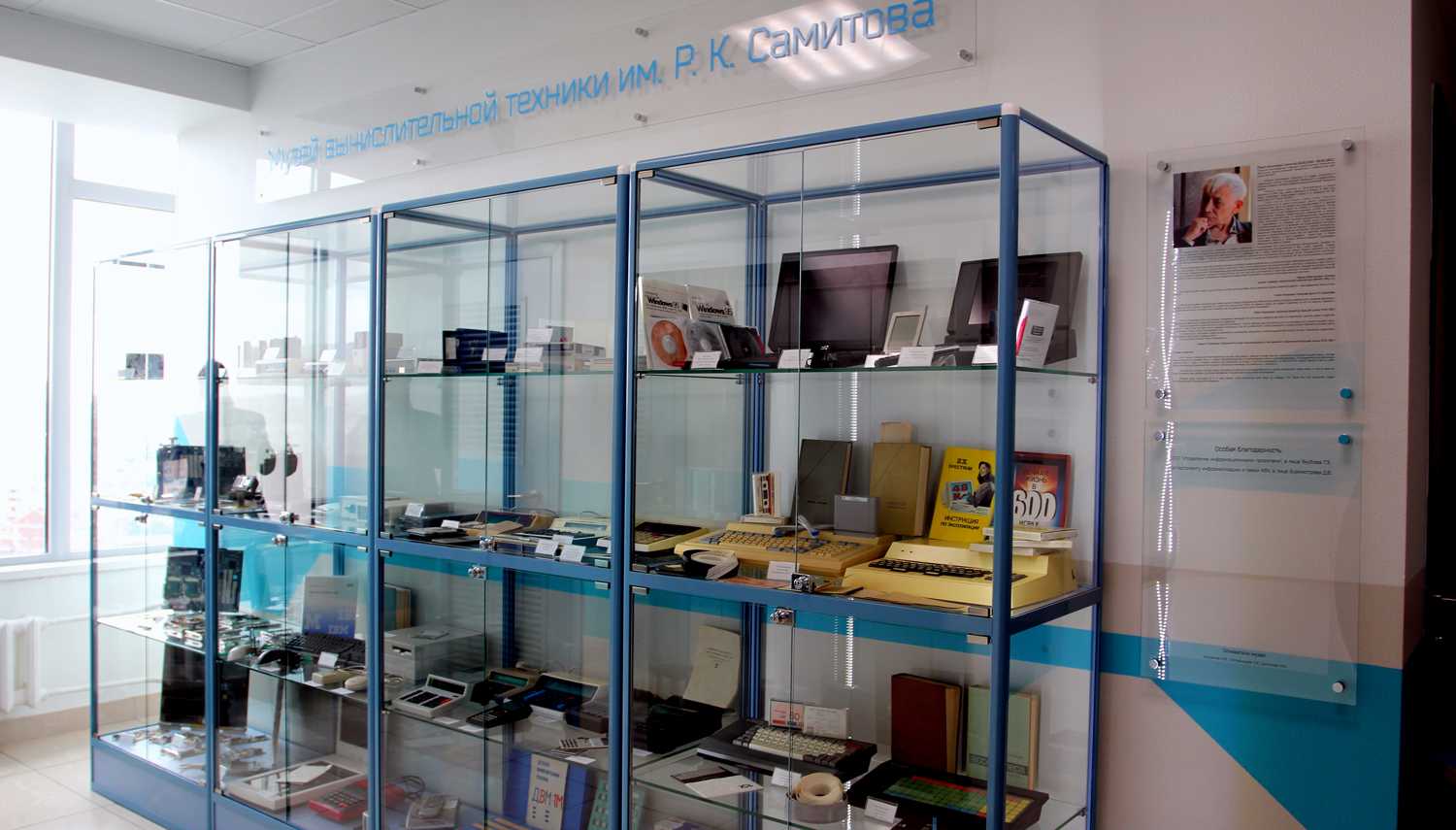

Три выставочных шкафа музея Вычислительной техники

Сегодня в 10 утра состоялось торжественное, с перерезанием ленточки, гостями и небольшим фуршетом, открытие Музея вычислительной техники имени Рената Касимовича Самитова. Я считаю уже покойного Рената Касимовича одним из самых выдающихся преподавателей казанского Университета, поэтому на правах сооснователя предложил посвятить музей именно ему.

На церемонии открытия присутствовали бывшие коллеги, жена и дочь Рената Касимовича, а так же некоторые ученики, блогеры и представители телевидения.

В данный момент музей размещается в трёх шкафах, которые видны на снимке, но будет расширяться — в его фонде сейчас более 160 экспонатов, которые, разумеется, тут не уместились. Часть из них читатели уже видели в моём блоге.

Музей располагается на 15-м этаже второго здания КФУ по адресу г. Казань, ул. Кремлёвская, 35. По всем вопросам можно звонить в деканат Высшей Школы ИТИС по телефону +78432213433. Так же есть небольшой сайтик, который в данный момент находится в разработке.

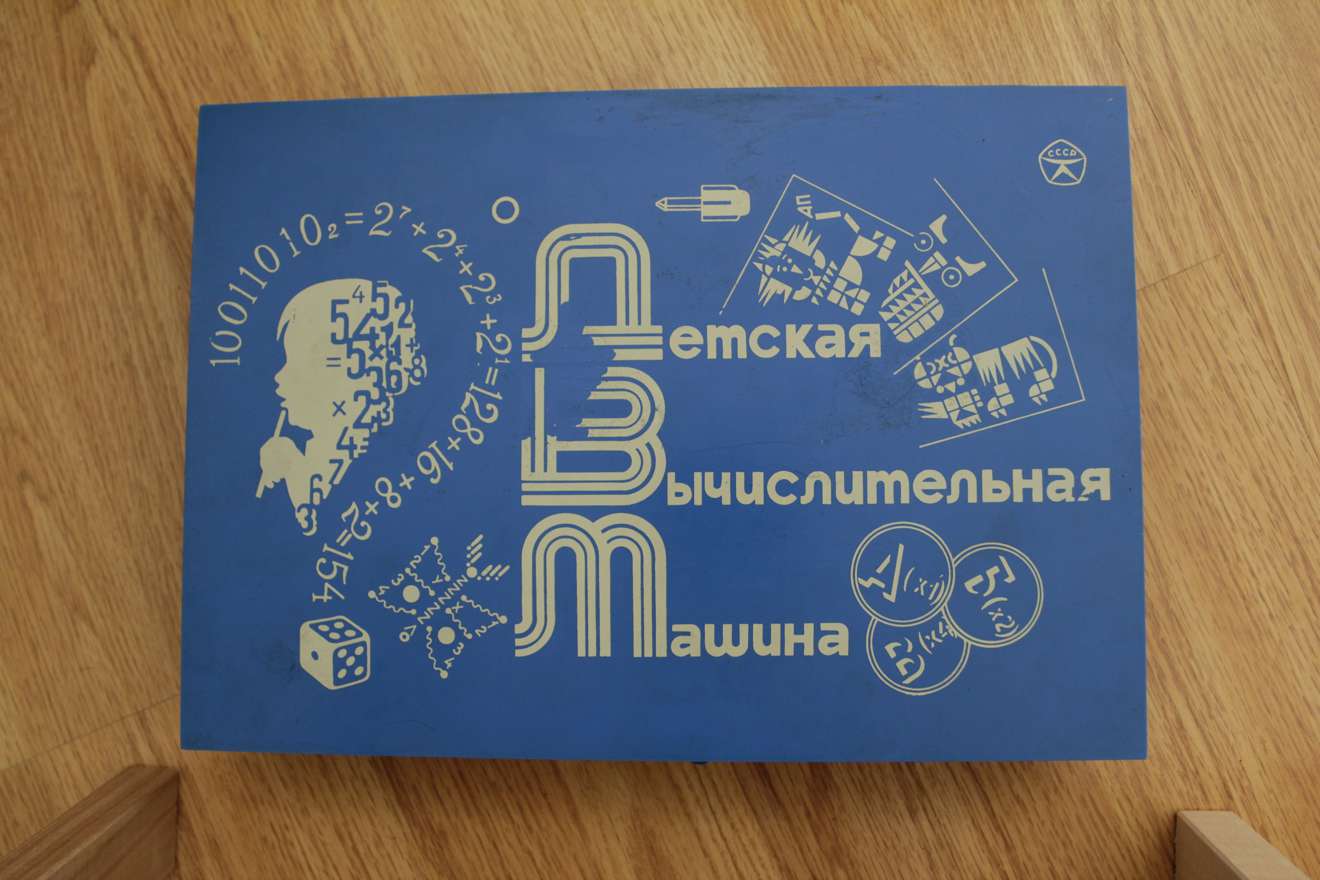

Чемоданчик Детской Вычислительной Машины

Всё идёт к тому, что Музей Вычислительной Техники, открытию которого я всеми силами помогаю, будет весьма любопытным уже на первых этапах. Сейчас ко мне в руки попала «Детская Вычислительная Машина» 1983 года выпуска. Между прочим, это первая машина, на которой я когда-либо «программировал» в своей жизни.

«Машина» в прекрасной сохранности, которую чуть подпортили какие-то бестолочи из «Деловых Линий» — наклеили на верхнюю крышку три наклейки и как я не старался, одна из них отошла только вместе с изрядным куском краски.

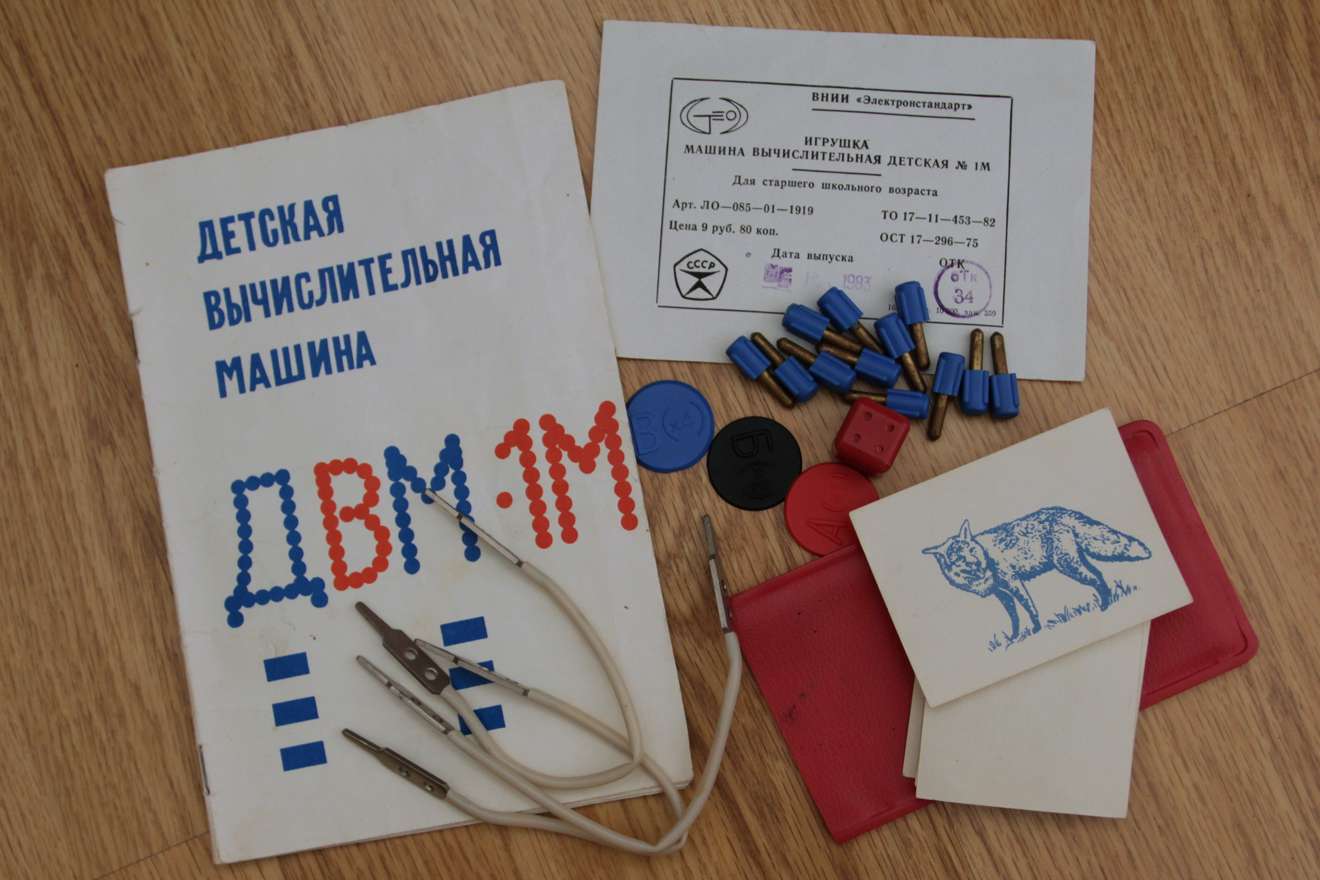

Удивительно — сохранился весь комплект, на снимке его часть, остальным скоммутирована «Машина»

Эта приехала ко мне из Новосибирска, а в моём детстве такая же была у сына соседей снизу — мы с ним дружили и я иногда спускался к нему, играть на ДВМ. Прекрасно помню саму «Машину», эти перемычки и штырьки, но память совсем не сохранила карточки, фишки и кубик — генератор случайных чисел.

В книжке одиннадцать «программ» (есть даже такие, где нужно играть вдвоём!), для некоторых из них и нужно это дополнительное «оборудование».

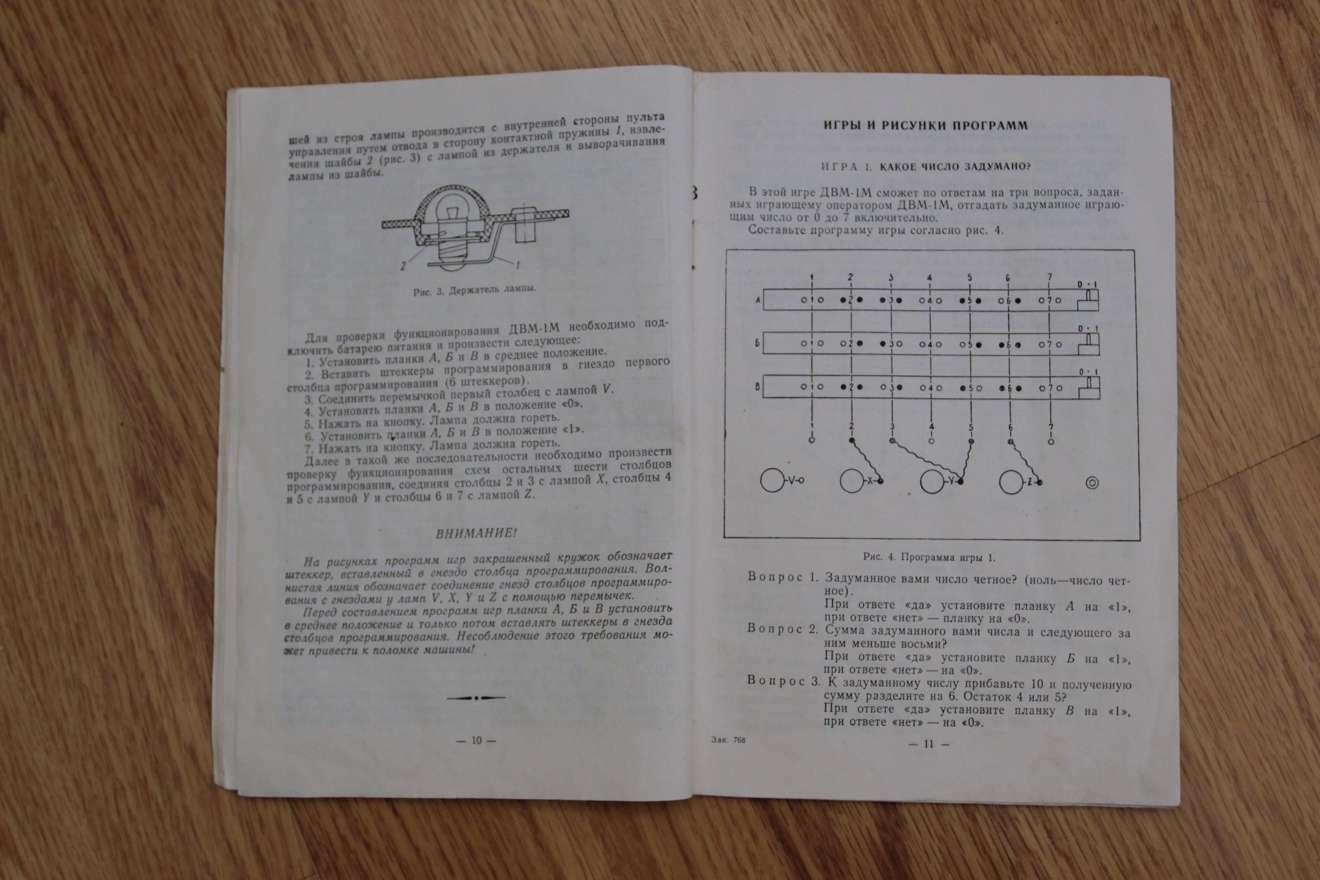

Инструкция к самой первой «программе»

Программа вводится при помощи перемычек и штырьков, после чего надо сдвинуть все три планки в соответсвии с правилами и получить ответ в двоичном виде, нажав на специальную кнопку. Возможно из-за игр с этой машиной мне потом было легко понять двоичную систему.

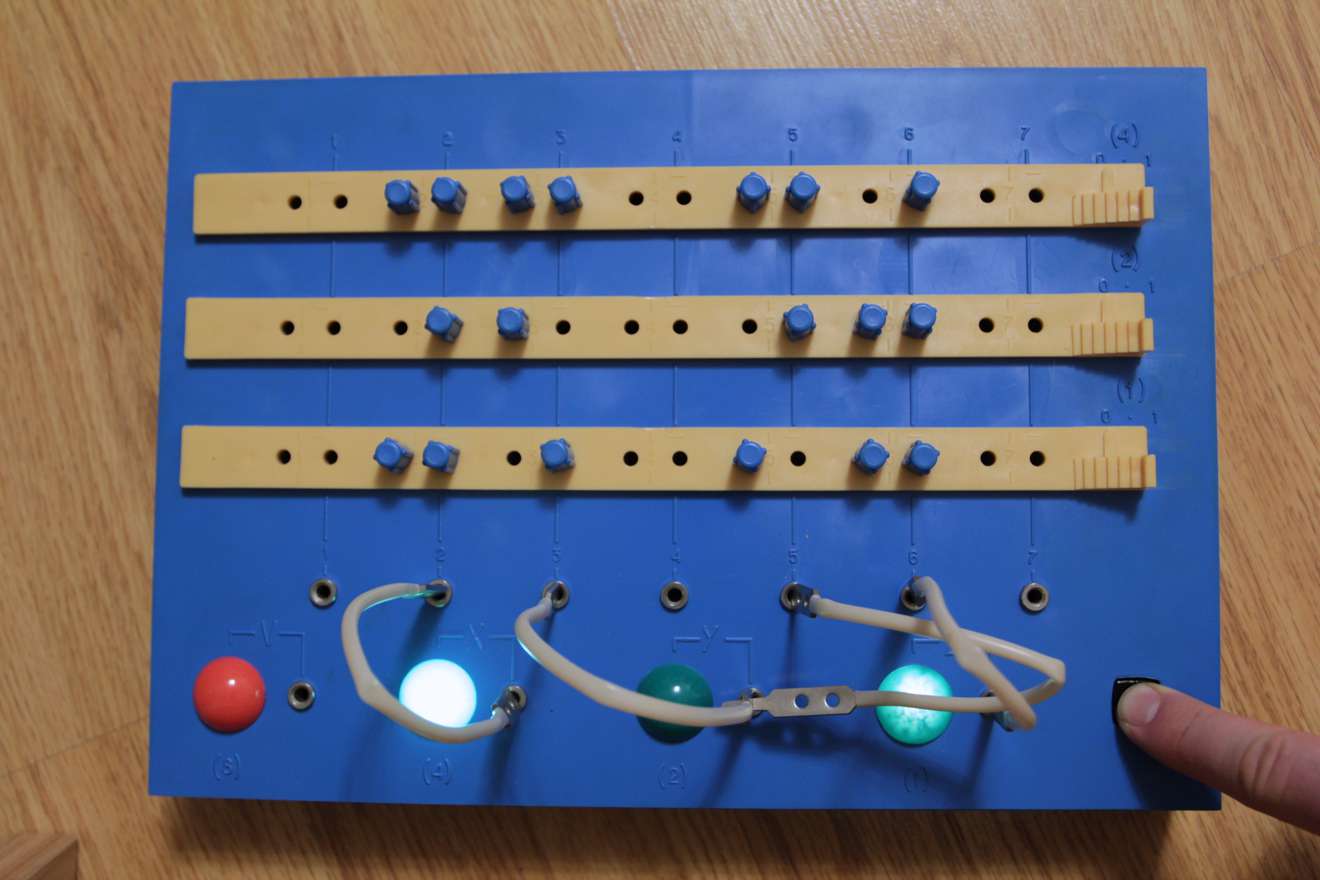

«Машина» угадывает загаданной мной число — пять (4+1)

На фотографии выше программа «Угадай число». Требовалось всё правильно скоммутировать, загадать число от нуля до семи и ответить на три вопроса, выставляя планки в соответствии с ответами.

Я загадал пять. В ответах на вопросы надо было указать чётное ли число, меньше ли восьми сумма задуманного числа и следующего за ним и равняется ли 4 или 5 остаток от деления на шесть суммы задуманного числа и 10? Для моего числа — «пятёрки», ответ на все вопросы — «нет» («ноль»).

После нажатия на кнопку, машина дала ответ в бинарном виде — надо сложить четвёрку и единицу. Интересно, что я показывал эту «программу» трём различным людям и все загадали именно это число.

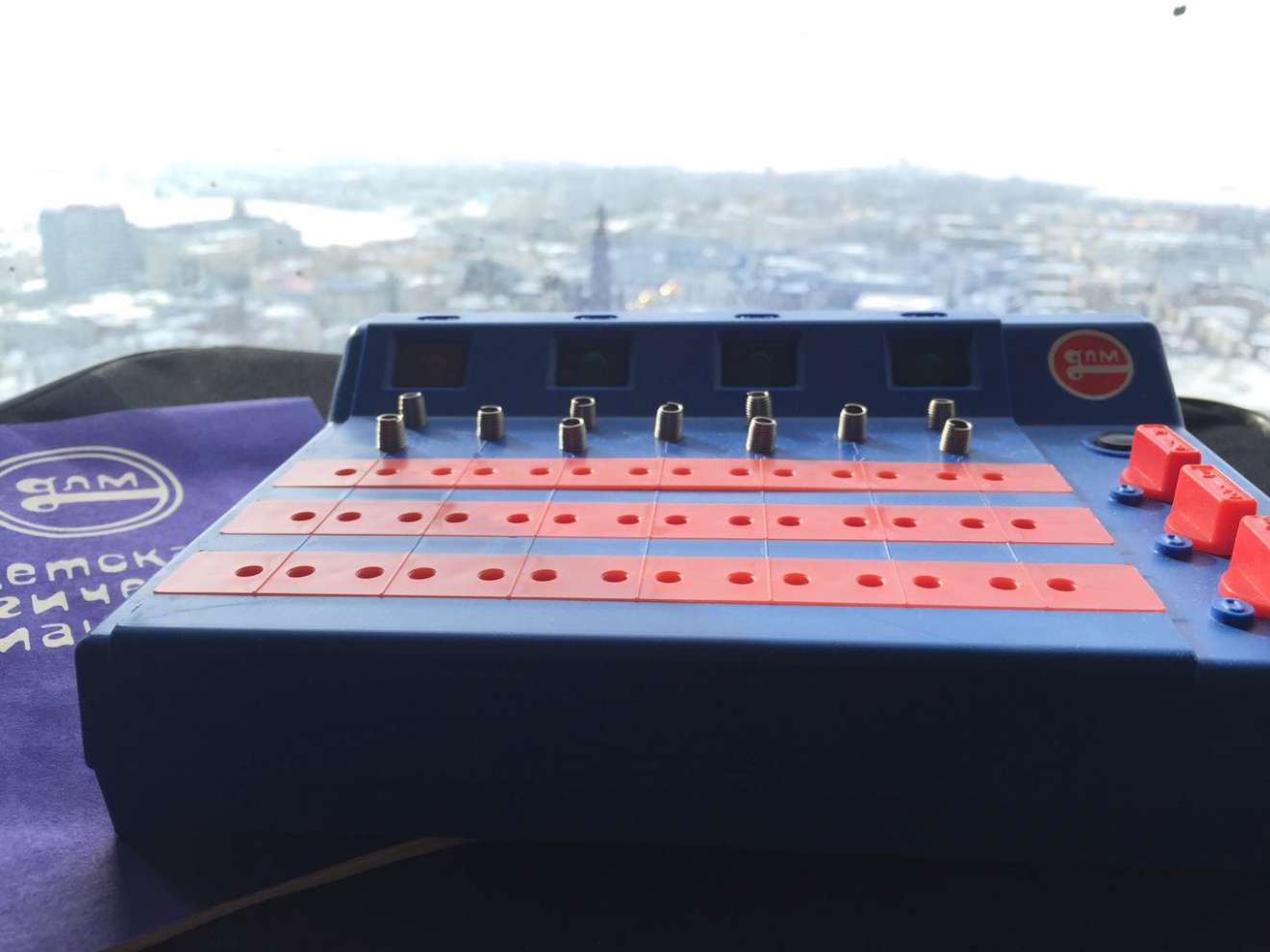

Детская Логическая Машина

Так же в коллекции музея теперь есть и «Детская Логическая Машина» — старшая сестра (по возрасту, а не умениям) «ДВМ-1М». Выпускалась чуть раньше и выглядит чуть примитивнее, но принципиальное устройство такое же. Этот экземпляр прислали из Питера.

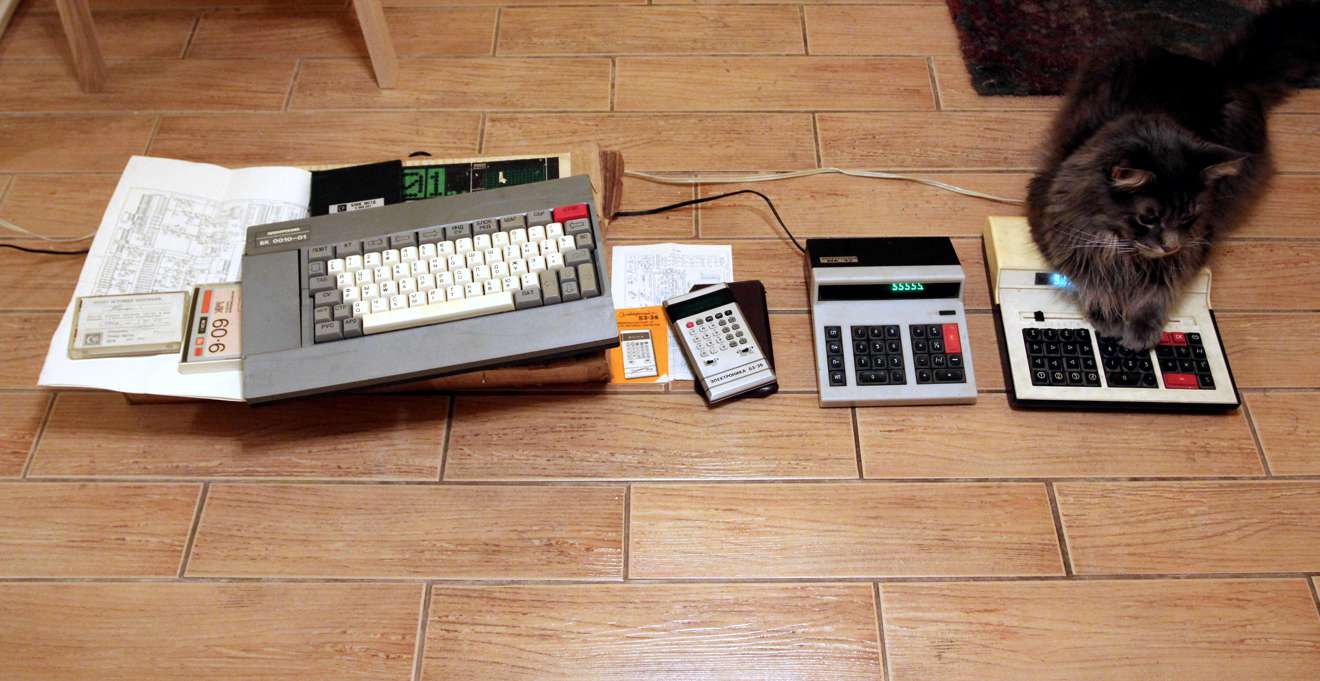

Новые экспонаты в музей — БК и несколько калькуляторов

Подоспела партия новых экспонатов в музей вычислительной техники, который я помогаю организовывать. Это БК 0010-01 с блоком МСТД 3.069.007 (это модуль расширения с записанным Фокалом) в оригинальной коробке, выпущен в январе 1992, калькуляторы «Электроника Б3-36» октября 1983 в чехле с инструкцией, «Электроника МК-42» 1991 года и «Искра 2240», тоже 1991 года.

Бонус — кот Е́жи 2011-го года рождения, в музей передан не будет.

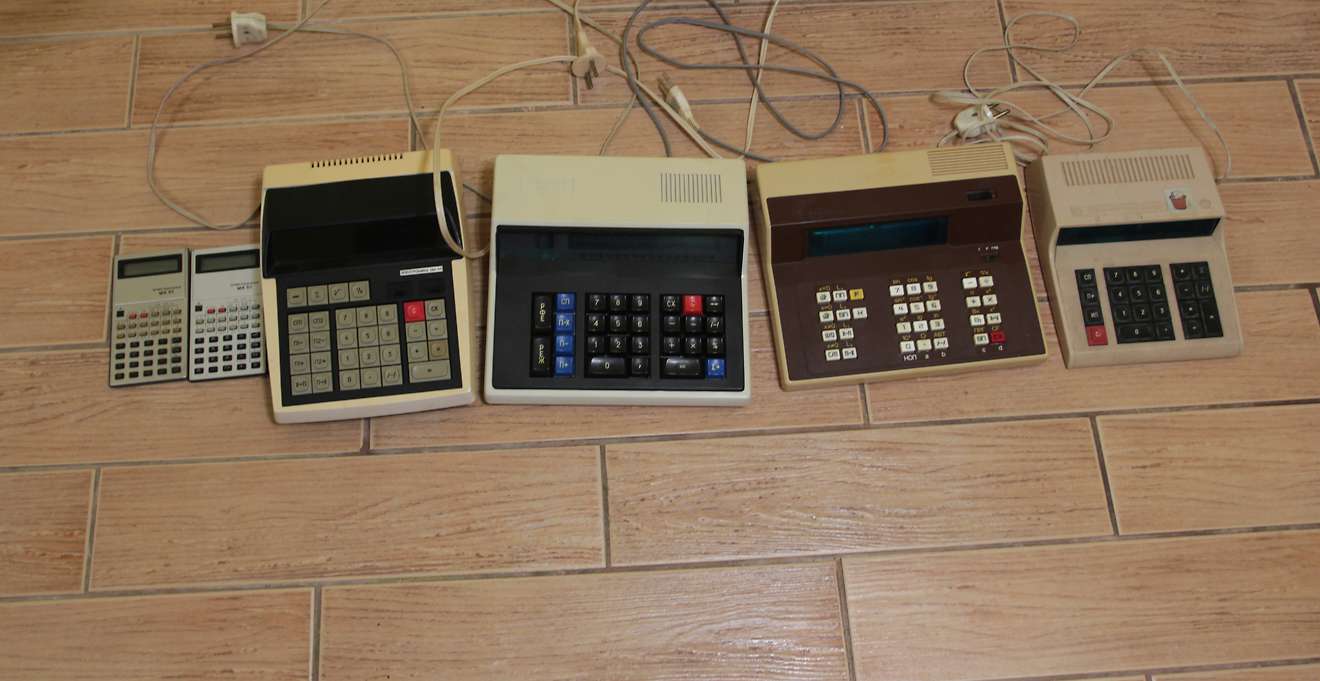

Очередные экспонаты в музей — несколько советских калькуляторов

Скоро передам в готовящийся к открытию музей несколько советских и постсоветских калькуляторов. Слева направо: две «Электроники МК 51» (1992 и 1994 гг.), «Электроника МК-44» (январь 1985), «Электроника МК 59» (январь 1991), «Электроника МК 56» (декабрь 1990) и «Электроника С3-22» (16 апреля 1979).

Встреча гаджета из 2001 года с далёким потомком этой флешки внутри ноутбука

Предупреждали ведь меня умные люди в комментариях — сохрани драйвера. Почему я не прислушался?

У нас в городе, силами моего хорошего знакомого — директора высшей школы ИТИС Айрата Хасьянова, создаётся небольшой компьютерный музейчик. Я в размере своих закромов ему помогаю, вот и уникальную флешку на 16 мегабайт тоже передаю.

Но перед этим хотел посмотреть нет ли на ней чего-то важного, что нигде больше у меня не сохранилось. К сожалению, в силу своей древности (речь идёт о 2001-м году, тогда, в феврале она у меня появилась), требуются драйвера — в те времена это было диковинное устройство и стандарта на них ещё не было. В те времена всё ещё только начиналось и флешки тогда продавало всего две компании — сигнапурская «Трэк Текнолоджи» и американская «Эм-Системс».

Сейчас смешно звучит, но флешки того времени имели ёмкость от 8 до 256 мегабайт (не гигабайт) и продавались с драйвером на дискете.

Оказалось, что сей драйвер не меньший раритет, чем флешка. Когда-то он хранился у меня на одном старом копьютере, копившем пыль в углу, но его жёсткий диск приказал долго жить. С тех пор я иногда посвящал полчаса поискам в интернете пресловутого драйвера, но безуспешно.

И вот вчера повезло — на неком тайском блоге нашёл запись со ссылками на другой сайт с полным комплектом драйверов. К сожалению, сначала драйвера не скачались — сайт давно лежит в обломках. Но мне повезло дважды — через «Веб-архив» удалось открыть страницу какой она была в 2011 году и выкачать сами драйвера!

Флешка обнаружена и работает внутри виртуальной машины

Дома выкачал виртуальную машину с операционной системой постарее (вы в курсе, что их легально можно скачать с сайта «Микрософта»?), поставил драйвера, всё завёл, но, к сожалению, ничего ценного не нашлось, даже стёртого.

Из примечательного, файловая система на флешке — FAT12, служебная информация на ней хранится очень компактно, но она поддерживает накопители не более 32 мегабайт. Такая же файловая система применяется и на дискетах, которые, как говорят, благодаря некоторым налоговым никак не оставят нас в покое.

Радио-86РК

На снимке — «Радио-86РК», ровно тот самый на котором в 1989 году я научился программировать. Сначала на каком-то «Бейсике», потом на ассемблере. Сегодня родители привезли его из Лениногорска — все эти годы он где-то пылился у дяди, который его и собрал когда-то (компьютер промышленно не производился, предназначался для самостоятельной сборки).

В понедельник отдам в музейчик ИТИС — это высшая школа при КФУ. Её директор и мой хороший знакомый Айрат Хасьянов собирает для студентов небольшую экспозицию старой компьютерной техники.

Компьютер включается, загораются лампочки, но подключение к телевизору ничего не дало, то ли компьютер сломан, то ли я делаю что-то не так.

На борту «Радио-86РК» — 2КБ ПЗУ, 16 или 32КБ ОЗУ и процессор — функциональный аналог i8080A. Экран — чёрно-белый, с алфавитно-цифровым режимом отображения. Загрузка программ производилась с магнитофона (в те времена — с бобинного, у нас с братишкой была персональная бобина с нашими программами, кажется даже не одна).

Кстати, в сети есть эмулятор этого компьютера на ДжаваСкрипте, можно посмотреть в какие игры мы тогда играли.
